Реставрація китайського ліхтарика (13 LED YJ-1898) та встановлення 18650

У продовженні теми роботи з акумуляторними елементами 18650 вирішив реанімувати ліхтарик  "13 LED YJ-1898". Оскільки акумулятори ліхтаря вийшли з ладу, а собівартість їх заміни аналогічна закупівлі нового ліхтарика, тому вирішив використати вільний елемент 18650 з старої батареї ноутбука для живлення ліхтаря.
Ліхтар YJ-1898

Для цього використав один елемент 18650 з акумулятора старого ноутбука, і плату MP1405 (03962A) для заряду від зарядного пристрою мобільного телефонна. Плата збудована з контролем використання літієвих батарей. Увага максимальна напруга 8В.
MP1405 (03962A)
Розібрав ліхтар, вилучив плату заряду акумуляторів від 220В, та звільнив місце для нового акумулятора.
Ліхтар та звільнене місце.
Надалі, просвердлив отвори 2мм та надфілем збільшив розміри до розміру USB зарядки. Але я трохи помилково зробив ширше чим за потрібно, але як з'ясувалося і добре.

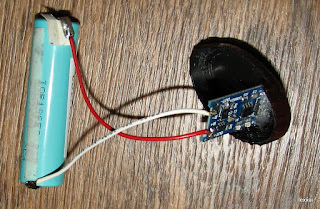

Кришка ліхтаря  з платою заряду
На платі замінив один компонент, резистор R3 - з 1.2К до 7.5К, щоб зменшити силу струму заряду елементу 18650. Тепер початкова сила струму заряду становить 150 мА.
Розміри плати трохи теж зменшив, щоб плата добре прилягала до кришки. Зафіксував термічним клеєм з "пістолета".
Надалі з'єднав вимикач, розмістив елемент 18650 по діагоналі, плату світлодіодів.

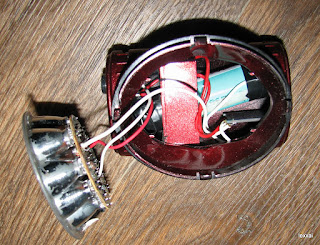

Ліхтар з елементом 18650
Перед завершенням планувалося просвердлити отвір щоб бачити результат зарядки елементу 18650. Червоний колір це процес заряду, синій це черговий режим. Але з'ясувалося що так як я помилково зробив широке вікно для роз'єму чим за потрібно, і залив його термічним  клеєм, то через нього чудово видно світло від світлодіодів.
Процес заряду видно свіченням червоного світлодіоду біля роз'єму.
 В результаті отримав ось це результат.

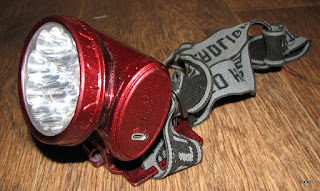

Модифікований ліхтарик з контролером заряду від мобільного зарядного пристрою.
Додаю колаж з модифікованими таким чином ліхтариків:
Модифіковані ліхтарики.
