У продовженні попередньої реанімації роутера TP-Link TL-MR3420 встановлюю flash пам'ять на 8МБ. І нотую для себе крок за кроком.
1. Зберігаю розділ ART, з інтерфейсу OpenWRT, або іншим методом з mtd.
 |
| розділ ART |
2. Придбав 8 MB Flash : Winbond 25Q64FV
 |
| Winbond 25Q64FV |
3. Load U-Boot Console 1.1.4 by hackpascal (MR3420 v2)
4. Прошиваємо в програматорі згідно з інструкцією, змінюємо MAC адресу до прошивання, або може змінити MAC адресу у Web інтерфейсі пізніше.
 |
| Програматор СH341A для 25Q64FV |
 |
| Програма для програмування 25Q64FV |
3. Випаюю оригінальну мікросхему флеш пам'яті на 4МБ
 |
| Оригінальна мікросхема Spansion FL032PIF |
4. Запаюю прошиту мікросхему флеш пам'яті на 8МБ замість оригінальної.
 |
| 8МБ в 3240 |
5. Вмикаємо роутер з підключеним мережевим кабелем. Комп'ютер автоматично візьме адресу від роутера по DHCP. Заходимо в браузері за адресою http://192.168.1.1
 |
| U-Boot |
6. Завантажую готову модифіковану прошивку на для 3240v2 на 8МБ.
7. Завантажую прошивку (factory) і збережений раніше розділ ART в інтерфейсі U-Boot Console, для прошивки роутера.
 |
| Вибір файлів для прошивання розділів |
 |
| Процес прошивання |
8. Після перезавантаження отримаємо інтерфейс OpenWrt
 |
| OpenWrt |
 |

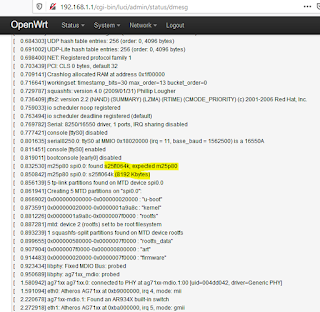

| OpenWRT 8MB |
 |
| Вільне місце 2.3МБ |
9. Встановлені програми:
opkg list-installed base-files - 204.2-r11063-85e04e9f46 block-mount - 2020-05-12-84269037-1 busybox - 1.30.1-5 cgi-io - 19 dnsmasq - 2.80-16.1 dropbear - 2019.78-2 firewall - 2019-11-22-8174814a-1 fstools - 2020-05-12-84269037-1 fwtool - 2 getrandom - 2019-06-16-4df34a4d-3 hostapd-common - 2019-08-08-ca8c2bd2-3 hostapd-openssl - 2019-08-08-ca8c2bd2-3 ip6tables - 1.8.3-1 iptables - 1.8.3-1 iptables-mod-conntrack-extra - 1.8.3-1 iptables-mod-ipopt - 1.8.3-1 iw - 5.0.1-1 iwinfo - 2019-10-16-07315b6f-1 jshn - 2020-02-27-7da66430-1 jsonfilter - 2018-02-04-c7e938d6-1 kernel - 4.14.180-1-0f910cae00ea4cd3774f60535348fa2e kmod-ath - 4.14.180+4.19.120-1-1 kmod-ath9k - 4.14.180+4.19.120-1-1 kmod-ath9k-common - 4.14.180+4.19.120-1-1 kmod-cfg80211 - 4.14.180+4.19.120-1-1 kmod-gpio-button-hotplug - 4.14.180-3 kmod-ifb - 4.14.180-1 kmod-ip6tables - 4.14.180-1 kmod-ipt-conntrack - 4.14.180-1 kmod-ipt-conntrack-extra - 4.14.180-1 kmod-ipt-core - 4.14.180-1 kmod-ipt-ipopt - 4.14.180-1 kmod-ipt-nat - 4.14.180-1 kmod-ipt-offload - 4.14.180-1 kmod-ipt-raw - 4.14.180-1 kmod-lib-crc-ccitt - 4.14.180-1 kmod-mac80211 - 4.14.180+4.19.120-1-1 kmod-nf-conntrack - 4.14.180-1 kmod-nf-conntrack6 - 4.14.180-1 kmod-nf-flow - 4.14.180-1 kmod-nf-ipt - 4.14.180-1 kmod-nf-ipt6 - 4.14.180-1 kmod-nf-nat - 4.14.180-1 kmod-nf-reject - 4.14.180-1 kmod-nf-reject6 - 4.14.180-1 kmod-nls-base - 4.14.180-1 kmod-ppp - 4.14.180-1 kmod-pppoe - 4.14.180-1 kmod-pppox - 4.14.180-1 kmod-sched-connmark - 4.14.180-1 kmod-sched-core - 4.14.180-1 kmod-scsi-core - 4.14.180-1 kmod-slhc - 4.14.180-1 kmod-usb-core - 4.14.180-1 kmod-usb-ehci - 4.14.180-1 kmod-usb-ledtrig-usbport - 4.14.180-1 kmod-usb-ohci - 4.14.180-1 kmod-usb-storage - 4.14.180-1 kmod-usb2 - 4.14.180-1 libblobmsg-json - 2020-02-27-7da66430-1 libc - 1.1.24-2 libelf1 - 0.177-1 libgcc1 - 7.5.0-2 libip4tc2 - 1.8.3-1 libip6tc2 - 1.8.3-1 libiwinfo-lua - 2019-10-16-07315b6f-1 libiwinfo20181126 - 2019-10-16-07315b6f-1 libjson-c2 - 0.12.1-3.1 libjson-script - 2020-02-27-7da66430-1 liblua5.1.5 - 5.1.5-3 liblucihttp-lua - 2019-07-05-a34a17d5-1 liblucihttp0 - 2019-07-05-a34a17d5-1 libnl-tiny - 0.1-5 libopenssl1.1 - 1.1.1g-1 libpthread - 1.1.24-2 libubox20191228 - 2020-02-27-7da66430-1 libubus-lua - 2019-12-27-041c9d1c-1 libubus20191227 - 2019-12-27-041c9d1c-1 libuci20130104 - 2019-09-01-415f9e48-3 libuclient20160123 - 2019-05-30-3b3e368d-1 libxtables12 - 1.8.3-1 logd - 2019-06-16-4df34a4d-3 lua - 5.1.5-3 luci - git-20.136.49537-fb2f363-1 luci-app-firewall - git-20.136.49537-fb2f363-1 luci-app-opkg - git-20.136.49537-fb2f363-1 luci-app-qos - git-20.136.49537-fb2f363-1 luci-base - git-20.136.49537-fb2f363-1 luci-compat - git-20.136.49537-fb2f363-1 luci-i18n-base-ru - git-20.136.49537-fb2f363-1 luci-i18n-firewall-ru - git-20.136.49537-fb2f363-1 luci-i18n-opkg-ru - git-20.136.49537-fb2f363-1 luci-i18n-qos-ru - git-20.136.49537-fb2f363-1 luci-lib-ip - git-20.136.49537-fb2f363-1 luci-lib-jsonc - git-20.136.49537-fb2f363-1 luci-lib-nixio - git-20.136.49537-fb2f363-1 luci-mod-admin-full - git-20.136.49537-fb2f363-1 luci-mod-network - git-20.136.49537-fb2f363-1 luci-mod-status - git-20.136.49537-fb2f363-1 luci-mod-system - git-20.136.49537-fb2f363-1 luci-proto-ipv6 - git-20.136.49537-fb2f363-1 luci-proto-ppp - git-20.136.49537-fb2f363-1 luci-theme-bootstrap - git-20.136.49537-fb2f363-1 mtd - 24 netifd - 2019-08-05-5e02f944-1 odhcp6c - 2019-01-11-e199804b-16 odhcpd-ipv6only - 2020-05-03-49e4949c-3 openwrt-keyring - 2019-07-25-8080ef34-1 opkg - 2020-05-07-f2166a89-1 ppp - 2.4.7.git-2019-05-25-3 ppp-mod-pppoe - 2.4.7.git-2019-05-25-3 procd - 2020-03-07-09b9bd82-1 qos-scripts - 1.3.1-1 rpcd - 2019-12-10-aaa08366-2 rpcd-mod-file - 2019-12-10-aaa08366-2 rpcd-mod-iwinfo - 2019-12-10-aaa08366-2 rpcd-mod-luci - 20191114 rpcd-mod-rrdns - 20170710 swconfig - 12 tc - 5.0.0-2.1 uboot-envtools - 2018.03-3 ubox - 2019-06-16-4df34a4d-3 ubus - 2019-12-27-041c9d1c-1 ubusd - 2019-12-27-041c9d1c-1 uci - 2019-09-01-415f9e48-3 uclient-fetch - 2019-05-30-3b3e368d-1 uhttpd - 2020-03-13-975dce23-1 urandom-seed - 1.0-1 urngd - 2020-01-21-c7f7b6b6-1 usign - 2019-08-06-5a52b379-1 wireless-regdb - 2019.06.03-1 wpa-supplicant-openssl - 2019-08-08-ca8c2bd2-3 zlib - 1.2.11-3
10. Для повторного заходу в меню U-Boot, при ввімкненні роутера затискаємо кнопку роутера WiFi або WPS. І можемо знайти додаткові розділі, таки як повна копія та інші:
 |
| Збільшення робочої частоти процесора |
 |
| Розділ відновлення |
 |
| Про розробника |
11. Власний образ для 8МБ створюється на основі : "Маємо те, що маємо. Усе що відбувається - на краще: Hardware modding TP-Link TL-WR841N v9 4M to 8M Flash and compile custom OpenWrt"
git clone https://git.openwrt.org/openwrt/openwrt.git/ cd openwrt git tag git branch git checkout v19.07.6 ./scripts/feeds update -a ./scripts/feeds install -a
Правимо конфігурацію для ar71xx, (для ath79 не підходить - зависає)
в файлі target/linux/ar71xx/image/tiny-tp-link.mk замінуємо tplink-4mlzma на tplink-8mlzma
define Device/tl-mr3420-v2
$(Device/tplink-8mlzma)
DEVICE_TITLE := TP-LINK TL-MR3420 v2
DEVICE_PACKAGES := kmod-usb-core kmod-usb2 kmod-usb-ledtrig-usbport
BOARDNAME := TL-MR3420-v2
DEVICE_PROFILE := TLMR3420
TPLINK_HWID := 0x34200002
endef
TARGET_DEVICES += tl-mr3420-v2
 |
| tplink-8mlzma |
Запускаємо конфігуратор
make menuconfig
В конфігурацію додаю Luci, block-mount, kmod-fs-ext4, kmod-usb-storage, wpad-openssl, KERNEL_SWAP, mc
config.buildinfo
CONFIG_TARGET_ar71xx=y
CONFIG_TARGET_ar71xx_tiny=y
CONFIG_TARGET_ar71xx_tiny_DEVICE_tl-mr3420-v2=y
# CONFIG_BUSYBOX_DEFAULT_FEATURE_IPV6 is not set
# CONFIG_IPV6 is not set
# CONFIG_KERNEL_IPV6 is not set
CONFIG_KERNEL_SWAP=y
CONFIG_LIBSSH2_MBEDTLS=y
CONFIG_MC_CHARSET=y
CONFIG_MC_EDITOR=y
CONFIG_MC_SUBSHELL=y
CONFIG_MC_VFS=y
CONFIG_OPENSSL_ENGINE=y
CONFIG_OPENSSL_PREFER_CHACHA_OVER_GCM=y
CONFIG_OPENSSL_WITH_ASM=y
CONFIG_OPENSSL_WITH_CHACHA_POLY1305=y
CONFIG_OPENSSL_WITH_CMS=y
CONFIG_OPENSSL_WITH_DEPRECATED=y
CONFIG_OPENSSL_WITH_PSK=y
CONFIG_OPENSSL_WITH_SRP=y
CONFIG_OPENSSL_WITH_TLS13=y
CONFIG_PACKAGE_block-mount=y
CONFIG_PACKAGE_cgi-io=y
CONFIG_PACKAGE_glib2=y
CONFIG_PACKAGE_kmod-crypto-crc32c=y
CONFIG_PACKAGE_kmod-crypto-hash=y
CONFIG_PACKAGE_kmod-fs-ext4=y
CONFIG_PACKAGE_kmod-lib-crc16=y
# CONFIG_PACKAGE_kmod-nf-ipt6 is not set
CONFIG_PACKAGE_kmod-scsi-core=y
CONFIG_PACKAGE_kmod-usb-storage=y
CONFIG_PACKAGE_libattr=y
CONFIG_PACKAGE_libblkid=y
CONFIG_PACKAGE_libffi=y
CONFIG_PACKAGE_libiwinfo-lua=y
CONFIG_PACKAGE_liblua=y
CONFIG_PACKAGE_liblucihttp=y
CONFIG_PACKAGE_liblucihttp-lua=y
CONFIG_PACKAGE_libmbedtls=y
CONFIG_PACKAGE_libmount=y
CONFIG_PACKAGE_libncurses=y
CONFIG_PACKAGE_libopenssl=y
CONFIG_PACKAGE_librt=y
CONFIG_PACKAGE_libssh2=y
CONFIG_PACKAGE_libubus-lua=y
CONFIG_PACKAGE_libuuid=y
CONFIG_PACKAGE_lua=y
CONFIG_PACKAGE_luci=y
CONFIG_PACKAGE_luci-app-firewall=y
CONFIG_PACKAGE_luci-app-opkg=y
CONFIG_PACKAGE_luci-base=y
CONFIG_PACKAGE_luci-lib-ip=y
CONFIG_PACKAGE_luci-lib-jsonc=y
CONFIG_PACKAGE_luci-lib-nixio=y
CONFIG_PACKAGE_luci-mod-admin-full=y
CONFIG_PACKAGE_luci-mod-network=y
CONFIG_PACKAGE_luci-mod-status=y
CONFIG_PACKAGE_luci-mod-system=y
CONFIG_PACKAGE_luci-proto-ppp=y
CONFIG_PACKAGE_luci-theme-bootstrap=y
CONFIG_PACKAGE_mc=y
CONFIG_PACKAGE_rpcd=y
CONFIG_PACKAGE_rpcd-mod-file=y
CONFIG_PACKAGE_rpcd-mod-iwinfo=y
CONFIG_PACKAGE_rpcd-mod-luci=y
CONFIG_PACKAGE_rpcd-mod-rrdns=y
CONFIG_PACKAGE_terminfo=y
CONFIG_PACKAGE_uhttpd=y
# CONFIG_PACKAGE_wpad-mini is not set
CONFIG_PACKAGE_wpad-openssl=y
CONFIG_PACKAGE_zlib=y
Готовий файл прошивки тут: bin/targets/ar71xx/tiny-
Для прошивки з U-Boot : openwrt-ar71xx-tiny-tl-mr3420-v2-squashfs-factory.bin
Для прошивки з openwrt: openwrt-ar71xx-tiny-tl-mr3420-v2-squashfs-sysupgrade.bin
 |
| OpenWrt 19.07.6, TP-Link TL-MR3420 v2 |
