Використання потужних світлодіодів у домашніх світильниках - 2

Використано:
  • потужний світлодіод  10W, 30-32V, 0.3A, White (6000K) - вага 5g.
  • драйвер світлодіода з 85-265V до 0.3A, 9-32V.
  • радіатор від старого процесора.
  • світильник для стіни
Головна проблема у тому що у ванній кімнаті існує світильник на стіні з малим патроном E14. Раніше використовувалась лампочка розжарювання на 60W, я робив спробу замінити на LED лампи з патроном E14. Знаходив лампи з потужністю максимум до 7W, але при цьому світлової яскравості було не достатньо у ванній кімнаті.
Тому вирішив спробувати створити своє джерело світла з використанням більш потужнішого світлодіода на 10W.
Головна проблема це, площа радіатора, і його діаметр для того щоб він пройшов у отворі захисного скляного ковпака.
Було використано плоский радіатор від процесора, котрий був розпиляний на дві частини, потім ці частини були склеєні термічним клеєм "AG TermoGlue" 0.9W/mK.
Модель радіатора

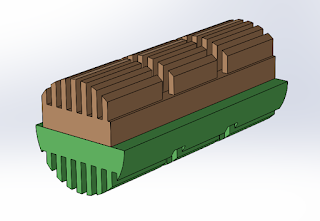

Модель склеєного радіатора, і обрізаного до форми туби

 Для придання форми туби було обрізанні зайві лопаті радіатора, пропорційно до діаметра.

Модель обробленого радіатора, з урахуванням кута освітлення
Для урахування розміщення світильника на стіні, щоб заповнити ванну кімнату рівномірно, було зроблено зріз радіатора під кутом, на котрому розміщено світлодіод.
Для попереднього аналізу було розроблено комп'ютерну модель, і проведено термічний аналіз на максимальну температуру через 1 годину роботи. Аналітична температура досягала 65-75C , що досить критично, але не досягала критичних 80-85 для роботи LED кристалу.


Радіатор у складі світильника
Радіатор був змонтований, з використанням частин патрону E14.

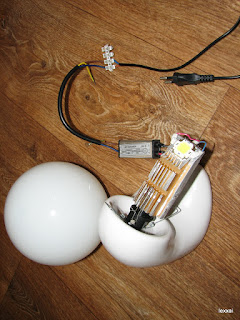

Драйвер світлодіода розміщено у внутрішній частині корпуса світильника

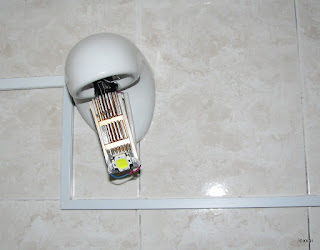

Світильник на стіні, без скляного ковпака
Світильник на стіні, у ввімкнутому стані
Даний світильник з'єднаний з системою виявлення присутності у ванній кімнаті. Світло вмикається за наявністю переміщень у кімнаті, а вимикається коли  на має переміщень протягом певного часу. У випадку зачинених дверей у ванній кімнаті світло світить постійно, не залежно від того чим є переміщення чи ні.
Додатково працюють таймери часу для максимальної роботи на випадок не логічного спрацювання. Логіка виконана з використанням мікропроцесора Microchip PIC.
 P.S. У нас у ванній кімнаті двері весь час не зачинені.
