27 травня 2015 р.

"Тюнінг" старенької електроплити - додавання таймеру часу

У продовженні модифікації електроплити створено наступну модифікацію - додано механічний таймер зворотнього відліку часу для керування часом роботи "духовки". Так сталося що вийшов з ладу корпус пароварки (Moulinex MV 1003), почала протікати, було прийнято рішення про демонтаж її на комплектувальні деталі.

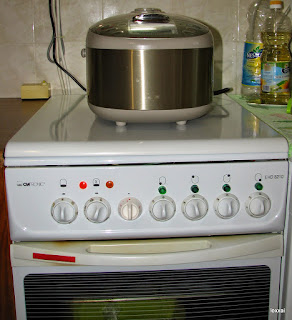

Панель електроплити з таймером
Використовуючи таймер (DKJ-Y-60 10А, 250V) з пароварки вмотував його до передньою панелі електроплити. Електричне включення проведено у розрив з'єднання до термостата. Таким чином духовка не буде працювати до того часу поки не буде ввімкнено таймер, максимум до 60 хвилин.

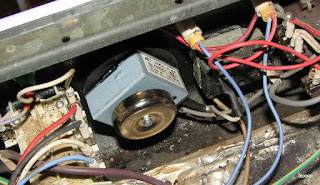

Додавання таймера до електроплити
Продовження: "Тюнінг" старенької електроплити - керування таймером часу на всією плитою.
