"Тюнінг" старенької електроплити - додаткові індикатори ввімкнутого стану

Давно було бажання трохи допрацювати електроплиту (CLATRONIC EHD 8210), додавши для кожної конфорки свій індикатор ввімкнутого стану.

Для цього придбав чотири індикатора на 220В (іонка), під отвір 10 мм. Відкрив кришку електроплити (див. фото 1) та вивільнив  з'єднувальний кабель з клемами (поз. 1 на фото 1) котрий підключав загальний індикатор до вимикачів конфорок.
Далі нарізав чотири відрізки проводу та підготував термоусадкову трубку (див. фото 2, 3) для ізоляції.

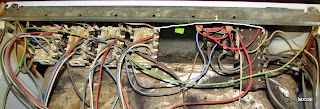

Фото 1. Початкова комутація електроплити.

Фото 2. Індикатори та проводи

Фото 3. Після пайки індикатори.

Після підготовки індикаторів, підготовлені отвори у передній панелі електроплити, з послідовним свердлінням від 2х мм до 10мм, щоб мінімізувати сколення захисної емалі.

Фото 4. Отвори для індикаторів

 Далі - електроніка, розрізав проводи що з'єднували усі контакти перемикачів конфорок (A-B) до одного індикатора увімкнутого стану (див. фото 5). Та підключив індикатори до вивільнених білих проводів А-В  (див. фото 6,7).

Фото 5. Розрізав проводи що з'єднували усі контакти перемикачів конфорок

Фото 6. Підключення індикаторів.

Фото 7. Підключення проводів індикаторів

Загальні проводи всіх індикаторів (див. фото 7) об'єднав до одного проводу з клемою що вивільнився (див. фото 3) та підключив до клемного роз'єму B, синій колір фото 7.
З цим електричну частину закінчив, і трохи відреставрував надписи на ручках керування потужністю електроплити, наклеїв цифри що були надруковані на самоклейному папері. І для захисту покрив прозорим лаком для нігтів.

Фото 8. Реставрація надписів

Для редагування знаків для регулювання електричної духовки використав створенні знаки що на фото 9, роздарувавши до розміру знаку 6х6 мм.

Фото.9 Зображення режимів електричної духовки

Ось такий вигляд має електроплита після реставрації - фото 10.

Фото 10. Вигляд електроплити після реставрації (тюнінгу)

Наступна ідея, це додавання електричного таймеру для керування як електричною духовкою так і самими електричними "блинами", системи зображення залишкового тепла.

Мрія на майбутнє

У планах використати мікроконтролер PIC 18F4620.
Систему рідкокристалічних індикаторів (8х2 знаки) та
систему контролю натискання клавіш, (шифратор 8 до 3) зі спільною шиною даних.

Використання оптичною розв'язки для вхідних та вихідних ліній.
Вхідні лінії:

• ввімкнутий/вимкнутий стан від ручки керування
• стан контролю залишкового тепла від датчиків з фіксованою температурою.

Вихідні/Вхідні лінії:

• спільна шина даних для індикаторів та клавіш

Вихідні лінії:

• вибірковий сигнал, для керування індикаторами
• вибірковий сигнал, для керування системи контролю натискання клавіш
• сигнал керування навантаженням  (електромеханічне реле, або сімістор)
• лінія для керування звуковим сигналом

Керування звуковим сигналом закінчення часу.
Робота у режимі зображення реального часу з календарем. З використанням функціями контролера у  режимі нано енергозабезпечення і резервної батарейки 3.3В.
Вільним таймером зворотнього часу без виконавчих функцій, тільки звук.

Так як це контролер, то чому  йому не виконати ще щось потрібне на кухні?
А що до контролю протікання води?
Розкладаємо послідовно датчики  у містах можливого протікання, контролюємо цю лінію, та керуємо системою перекривання кранів, ось так дехто у себе зробив керування.
